基本信息

• 成果名称：

  S-0022 2.4GHz射频收发机芯片

• 成果分类：

  射频芯片

• 信息来源：

  芯成果

• 联系人：

  范老师

• 联系方式：

  fanxiaoxiao@nicu.cn

技术简介

• 成果概况：

   1、重点描述该成果可解决的问题、先进性及主要技术指标、配套条件:

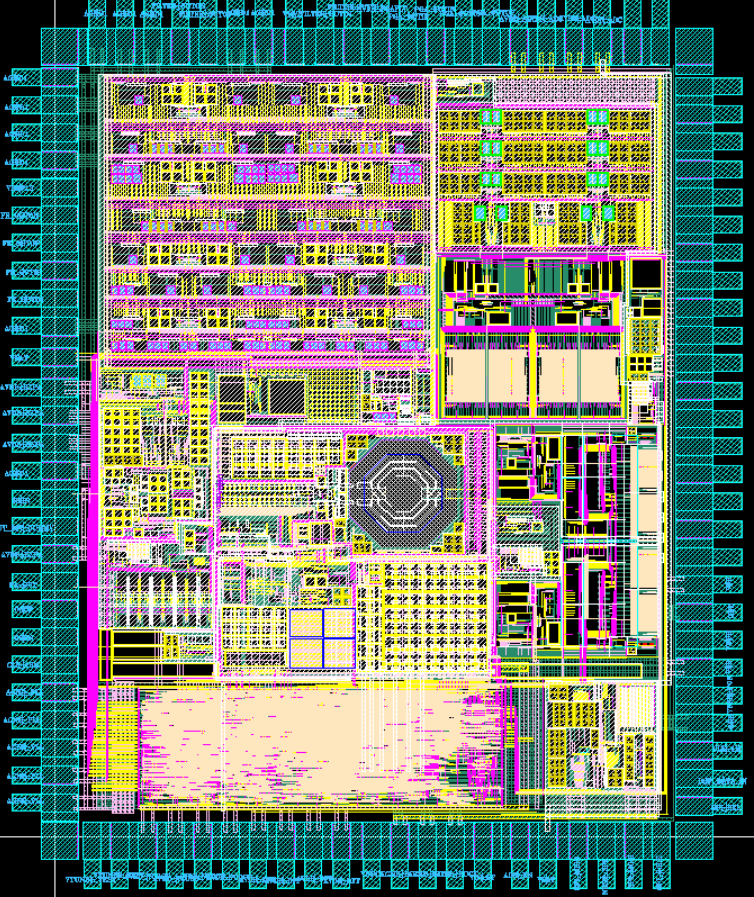

   本芯片是工作在2.400~2.483GHz世界通用ISM频段的SOC无线收发芯片。该芯片集成射频收发机、频率综合器、晶体振荡器等功能模块，发射输出功率、工作频道以及通信数据率均可配置，并且将多颗外围贴片阻容感器件集成到芯片内部。性能稳定可靠，超低功耗，可以实现快速的建立连接，并且再次连接无需重新配对，使用简单快捷。

  此芯片LDO供电电压3.3V，内核供电电压1.8V。频率综合器输出为接收机本振的二倍频，由内部集成的正交本振信号产生电路生产25%占空比非交叠的二分频本振信号给混频器。模拟带宽为250KHz、500KHz、1MHz三种模式，对应中频频率为250KHz、500KHz、1MHz。接收机噪声系数低于5dB，灵敏度为-100dBm/1Mbps，-97dBm/2Mbps，邻信道干扰抑制比优于 20dBc@0dBm,  输出功率在-20~3dBm范围内可调节，频率综合器相位噪声≤-110dBc@1MHz, 小数杂散 ≤-40dBc，锁定时间≤30uS，参考时钟频率16MHz；射频前端输入三阶截止点由于10dBm@minimum Gain 5,ADC采样频率为20MSps，有效位数为10bits。

  2、需求应用范围及应用场景：

  (1) 智能照明：智能家居、连锁酒店、办公室、饭店等需要灯光控制调节的地方；

  (2) 智能遥控器：智能电视、机顶盒、电视盒子等设备的遥控器；

  (3) HID设备应用：无线键盘、鼠标、激光笔、控制手柄、游戏手柄等应用；

  (4) 小家电：智能家用电器等产品，都可以通过增加BLE，来使产品变得更加智能；

  (5) 医疗健康：手环，手表，健康体重秤， 血糖计， 血压计， 脉搏血氧仪， 心率带， 活动传感器等。










• 产权编号：

  /

• 产权类型：

  /

• 成熟度：

  小试阶段

• 合作意向：

  技术服务、技术授权、提供咨询
